AX-81SM有源長/中/短波接收天線
2024-04-1712:04:07 來源:

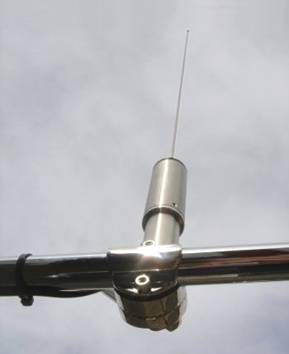

AX-81SM是一種小型鞭狀有源長／中／短波接收天線，非常堅固，適合在環境惡劣的戶外使用，尤其適合高性能的專業和通用應用，對于需要高性能和高可靠性以及場地狹小的各種場合，這個天線具有很大優勢。
AX-81SM天線的頻率范圍為20 kHz ~30 MHz，10kHz ~ 50 MHz也可使用，性能略有下降（仍有較好的接收效果）。
AX-81SM天線可用于各種目的，尤其適用于G3系列接收機。
AX-81SM的主體材料為含鉬的低碳奧氏不銹鋼。與普通碳鋼相比，奧氏(鉻和鎳成分)不銹鋼具有更好的柔韌性 (無斷裂的金屬塑性變形能力)，低屈服點和極強的抗張強度，316L不銹鋼等級使其具有極強的抗腐蝕能力。AX-81SM天線的材料選擇和耐用結構可確保無故障使用多年。
AX-81SM具有極好的靜電放電保護功能，天線不工作（即沒有功率加在天線上）時，它的輸入自動接地。
安裝輔件
|
|
WR-AC-RMB-114側裝式天線座 提供一個轉向關節?？捎糜趲в兄睆綖?/span>1英寸標準#14螺口的天線( 如AX-81S天線)?？裳b在直徑7/8"~ 1"英寸的欄桿上。材料為316L不銹鋼。 |
|
|
|
WR-AC-DMB-114立裝式天線座 提供兩個轉向關節實現X-Y兩維旋轉?？捎糜趲в兄睆綖?/span>1英寸標準#14螺口的天線（如AX-81S天線）。可安裝在直徑7/8"~ 1"英寸的欄桿上。材料為316L不銹鋼。 |
|
|
|
WR-CMC-30共模噪聲扼流圈 用于消除來自天饋線的共模噪聲，大幅度提高接收信號質量。共模噪聲由計算機和其它電器電子設備產生，在短波頻譜低端更明顯。 如果AX-81S天線自身由于位置的限制不能接地或接地條件不充足，共模噪聲扼流圈非常有用。 |
|
|
|
WR-BT-650 HF/VHF電源注入器 用于直流電進入同軸電纜，從遠端電源向天線供電，頻率響應很平，插入損耗低。 注意：如果AX-81S天線與萬瑞 G33EM接收模塊配套使用，不需要用此電流注入器，G33EM的天線端子已提供了適合的電源。對于其它接收機，可選用萬瑞SF-41 range 低噪聲電源。 |
|
技術參數
|
類型 |
有源LF - HF單級天線 |
|
頻率范圍 |
20KHz - 30 MHz @ 3 dB，(可用于10 kHz ~ 50 MHz范圍) |
|
輸出IP2 |
+60 dBm |
|
輸出IP3 |
+30 dBm |
|
電源電壓 |
12 V DC (范圍10 V~14 V)，通過同軸電纜供電。建議用萬瑞SF-41低噪聲線性電源和WR-BT-650注電器 |
|
供電電流 |
80 mA @ 12 V |
|
輸入阻抗 |
50 Ω |
|
天線接口 |
BNC型（隱藏在天線體里） |
|
工作溫度 |
-20 oC ~80 oC |
|
天線鞭長度 |
1160 mm |
|
天線鞭直徑 |
3 mm |
|
有源器件長度 |
190 mm |
|
有源器件直徑 |
38 mm |
|
安裝接頭 |
直徑1英寸標準#14螺紋 |
|
天線全長 |
1350 mm |
|
重量 |
0.555公斤 |
