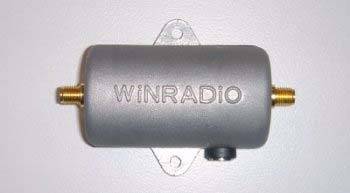

WR-DNC-3500由高穩定的本地振蕩器、混頻器和過濾器等組成，實現將傳入頻率范圍1700-3500MHz的信號變頻到0-1800MHz。該設備不僅用來擴展Winradio接收機的頻率范圍，也適用于其它第三方產品。

該下變頻器本地振蕩器非常穩定，甚至可用于窄帶調制模式，同時噪聲系數很低，對于專業及普通用戶應用都是很有用的。

WR-DNC-3500下變頻器尤其適用于萬瑞G3系列VHF/UHF超高頻接收器，如wr-g305i，wr-g305e，wr-g315i和wr-g315e接收機。

不同于大多數的低成本下變頻器，WR-DNC-3500具有0.5ppm高穩定度的參考振蕩器，從而保證了非常好的輸出頻率穩定性。

特性

●      輸入頻率范圍：1700~3500MHz

●          輸出頻率范圍：DC~1800MHz

●          高穩定度

●          低噪聲特性

●          高IP3

●          雙供電方式（外接及同軸）

●          搞惡劣環境結構

●          安裝簡便

●          低噪聲線性電源

安裝

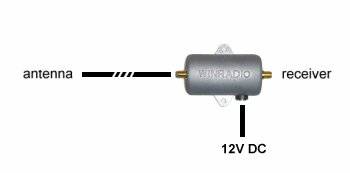

方式一：下變頻器安裝到天線和接收機之間的接收機端，通過帶SMA接頭的低損耗同軸電纜相連。在這種安裝方式下，電源直接連接到下變頻器。我們建議使用性能好的濾波電源，如Winradio的 SF-41系列電源（該電源隨下變頻器一起提供）。

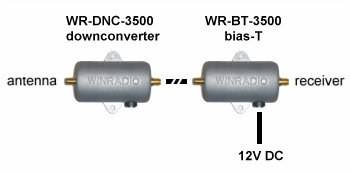

方式二：安裝于靠近天線端，通過同軸電纜供電，需要用到“T”形結構的WR-BT-3500注電器，連接如圖。這種連接方式適合于接收機與天線間距離較遠，需要減小長饋線引入損耗時的應用。

技術指標
