WA-0851天線分配系統配合下變頻設備就可以用最大接收頻率較低的接收機完成對高達8.599 GHz頻率的監測。它是萬瑞MS-8118 / G3多通道監測系統的一種非常理想的頻率擴展器。該器件具有高動態范圍和通道隔離。它可以通過軟件遠程控制,以提供用戶透明的自動天線切換,或通過控制面板上的發光按鈕手動切換控制。
WA-0851天線分配系統特別適用于政府、國防、執法和其他要求苛刻的高端應用。
u 寬頻譜范圍:0.4~8.599 GHz
u 內置下變頻輸出:0-1.8 GHz
u 8入8出
u 自定義配置
u 手動或遙控
u 高IP3矩陣開關和放大器
u 高隔離度
u 高穩定性下轉換
u 加固外殼,便于移動
模塊 | 最低頻率 | 最高頻率 |
HF | 0.4 MHz | 30 MHz |
VHF | 30 MHz | 300 MHz |
UHF | 300 MHz | 1.800 GHz |
SHF1 | 1.800 GHz | 3.500 GHz |
SHF2 | 1.800 GHz | 8.599 GHz |
輸入模塊可選配或定制,根據用戶要求系統設計HF、VHF、UHF、SHF1和SHF2五種模塊:各種模塊典型的頻率參數如右表所示。

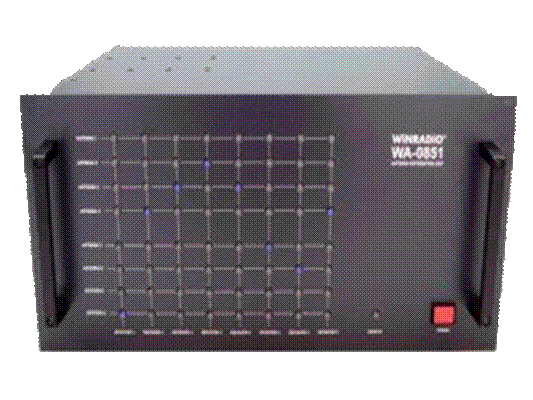

系統還提供一些天線需要的DC12V電源模塊。系統前面板如下圖所示,具有8*8個帶LED燈開關按鈕,進行切換和狀態顯示。
產品訂購
產品出廠配置為八天線輸入的任意組合,可以從HF、VHF、UHF、SHF1和SHF2模塊中選擇組合。例如:系統可以由八個VHF模塊組成,也可由1個HF模塊、1個VHF模塊、2個UHF模塊全4個SHF2模塊繪成。在訂購單中WA-0851/nT-nT-..中的n表示該模塊的數量,T代表模塊的類型,見含義見表中。
常用產品代碼
產品代碼 | 說明 |
WA-0851/8H | 輸入:8路HF (0.4-30 MHz) |
WA-0851/8V | 輸入:8路VHF (30-300 MHz) |
WA-0851/8U | 輸入:8路UHF (300-1800 MHz) |
WA-0851/2H-V-U-2S1-2S2 | 輸入:2路HF、 1路VHF、1路UHF、 2路SHF1、2路SHF2 |
WA-0851/H-2V-U-4S2 | 輸入:1路HF、 2路VHF、1路UHF、4路SHF2 |
WA-0851/H-V-2U-4S1 | 輸入:1路HF、 1路VHF、2路UHF、4路SHF1 |
WA-0851/2H-2V-2U-2S2 | 輸入:2路HF、 21路VHF、2路UHF、24路SHF2 |
